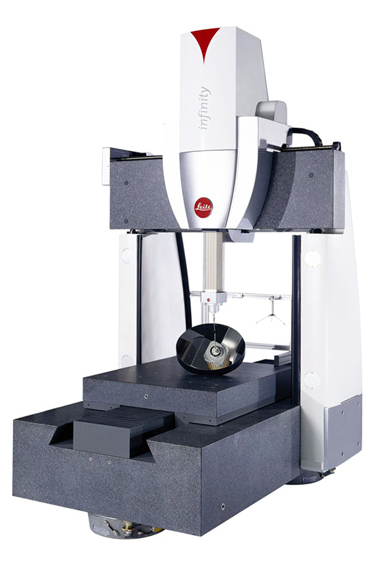

Leitz Infinity 海克斯康三坐標測量機

Leitz Infinity三坐標測量機通過配置高性能和低探測力的接觸式LSP-S4 探測系統，能夠完成高精度的光學鏡頭以及曲面測量任務。Infinity還可配置高精度非接觸式傳感器，對形狀公差進行控制，可以測量任何材質的高精度表面（如：不明材質、敏感材質、鏡面和涂層等）進行檢驗，甚至拓廣到微觀測量。

QQ在線咨詢

聯系方式公司電話：86(21)50473900
公司傳真：86(21)50473901
銷售顧問：李經理
銷售電話：18621180929
郵箱：Info@labgages.com
咨詢時間：09:00-17:45

產品詳情儀器參數留言咨詢相關資料

高精度 — 復雜幾何量
Leitz Infinity，采用動態單點探測技術或高速掃描技術(HSS)，實現了對已知和未知輪廓的高效率測量與掃描。同時，Leitz Infinity能夠以很高的精度完成各種測量任務，無論是規則的箱體類工件還是具有復雜幾何形狀的零部件— 例如缸體或步進齒輪。對于公差要求非常嚴格的工件，需要采用像Leitz Infinity三坐標測量機這種高精度的測量系統完成測量和評價任務。 Infinity，是高精度和高檢測效率的組合，使得在制造過程中的產品品質得到非常高的保證。
業界高精度水準三坐標測量機
Leitz 精密測量系統（三坐標測量機）具有超過30 年的專業制造經驗，今天，Hexagon 計量產業集團德國工廠將精度探索的腳步進行了延伸，這就是新的Leitz Infinity 測量機，實現了在1200 x 1000 x 700 mm 空間范圍的任何位置測量誤差“E”值在0.3 + L / 1000 [μm]之內，從而再度樹立業界的標桿。對于具有挑戰性的測量任務，以及高精度的質量要求和過程控制任務，Leitz Infinity 三坐標測量機采用嚴格的設計與制造技術，并配備了精密的探測技術，使得精密得到了很好的詮釋。通過配備高性能和低探測力的LSP-S4 探測系統，Leitz Infinity能夠完成高精度的光學鏡頭以及曲面測量任務。
	?“封閉框架”和移動工作臺設計，整體結構采用花崗巖和鑄鋼——高精度測量機--合理的結構設計，確保高精度性能和穩定性 ? 預載荷空氣軸承與中央驅動——保證工作臺無摩擦運動，減少了偏差與扭矩。 ? 特殊的燕尾導軌系統——保證了運動的平穩 ? 高分辨率精密陶瓷光柵，位置靠近導軌——分辨率可高達0.001?m，阿貝誤差小 ? 伺服驅動配以精密滾珠絲杠傳動——保證機器大加速度和定位精度 ? 完善的安全與碰撞保護——避免碰撞，減少維修成本 ? 整合溫度傳感器——溫度變化時對誤差進行補償 ? 配有遠程診斷功能——使服務停機時間大大降低 ? 配合QUINDOS 軟件——能夠完成復雜精密零部件測量任務 ? 現代設計理念的電控系統——能夠完成復雜的移動軌跡和測量數據的評價 ? 可變高速掃描技術（VHSS）——根據工件幾何特征與公差確認當前適宜的掃描速度，提高檢測效率,可實現對已知或未知輪廓的高效率測量與掃描。 ? 配合LSP-S4探測系統——可完成高精度的光學鏡頭以及曲面測量任務。 ? Leitz LSP 探測系統——提供優異的探測精度。即使在使用長加長桿的情況下，任何探針的偏轉和彎曲可以得到自動補償。 ? 配合Leitz LSP-S2 Scan+三維掃描探測系統，*大探針長度達800 mm。

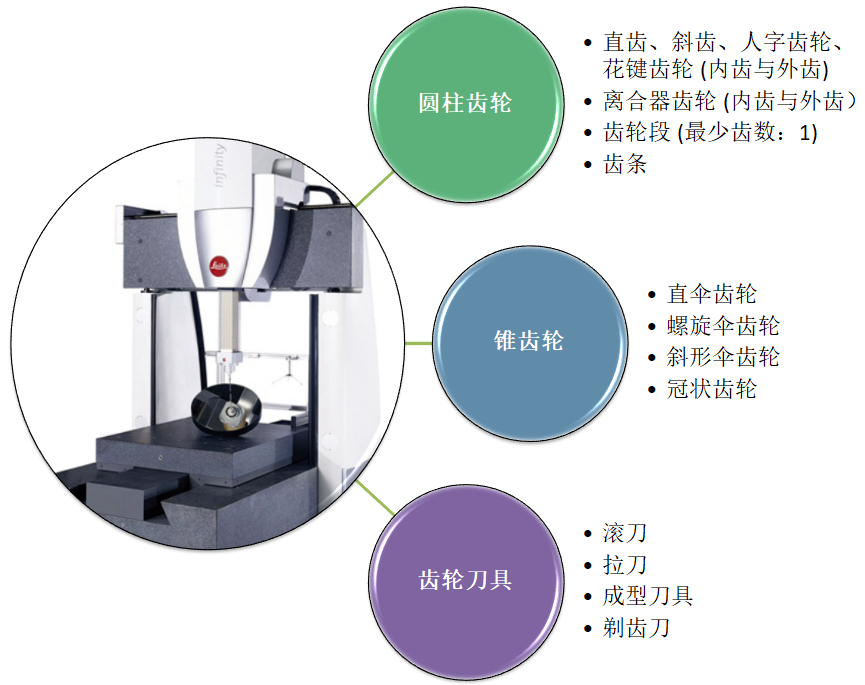

Infinity 三坐標測量機應用（完成齒輪檢測）：
可提供的接口：
Gleason GAGE 4/WIN、Klingelnberg KIMOS、DMG
評價標準:
DIN、ISO、AGMA、ANSI、JIS、CNOMO、CAT
待測齒輪規格：
大齒輪重量：750 kg 模數范圍：0.5 – 100 mm 大齒輪寬度：700 mm 大軸長：1200 mm 大齒輪直徑：直齒 - 950 mm；斜齒 - 700 mm (根據模數與探針配置)
