產品詳情儀器參數留言咨詢相關資料

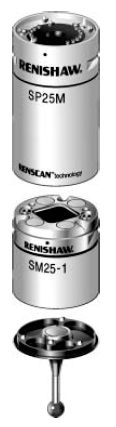

SP25M由兩個傳感器組成，包含在一個外殼中。用戶可從五個掃描模塊（可安裝長度從20 mm至400 mm的M3測針）中任意選擇一個，與轉接模塊（與雷尼紹的TP20系列測頭模塊兼容）進行切換。這一功能可實現在單個測頭系統中進行掃描和觸發測量。

SP25M小巧的尺寸和自動吸附安裝功能使之與PH10M PLUS / PH10MQ PLUS和PH6M測座兼容。它還可安裝在自動吸附的多芯加長桿上。同時，這些組合具有非常好的測觸能力，便于檢測各種零件特征。

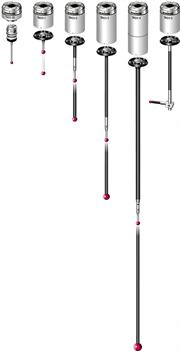

SP25M模塊和測針吸盤
		一系列模塊組件使SP25M用戶能夠自建自我需求的測頭能力。每一種SM25-#掃描模塊在增益和彈簧剛性方面都經過優化處理，可適應規定的測針長度范圍。每一種模塊都有相匹配的SH25-#測針吸盤。和SH25-4測針吸盤是一根固定的碳纖維桿，上面安裝了M3測針，提供合適的工作長度。同時，SP25M在使用 SM25-1 / 2 / 3 / 4 / 5掃描模塊和原裝標準測針吸盤 (SH25-1 / 2 / 3 / 4 / 5) 時，可以安裝曲柄式（非直式）測針配置，但是在需要較大偏置的場合，要實現非常好的測量性能，雷尼紹建議使用SH25-2A / 3A / 4A系列測針吸盤，該測針吸盤專門用于解決此類測針組合可能導致的問題。
SM25-1		SM25-2		SM25-3
	與SH25-1配用測針長度：20 mm至50 mm		與SH25-2配用測針長度：50 mm至105 mm		與SH25-3配用測針長度：120 mm至200 mm
SM25-4		SM25-5		TM25-20 TTP轉接模塊
	與SH25-4配用測針長度：220 mm至400 mm		與SH25-5配用，用于非直測針和星形測針組合測針長度：20 mm至100 mm		與TP20觸發式模塊和加長桿配用

FCR25自動交換架
一系列FCR25模塊交換系統，每一種系統都允許各式SP25M系統元件存儲在每一個端口中。 ● SM25掃描模塊和TM25-20 TTP模塊轉接頭可直接存儲在FCR25端口中 ● SH25掃描測針吸盤需要PA25-SH轉接頭 ● TP20模塊可借助PA25-20轉接頭存放
FCR25		FCR25端口轉接頭插片組件
	三端口裝置適合安裝在MRS模塊交換架系統上。		PA25-SH和PA25-20插片，用于存放SH25-#測針吸盤或TP20測頭模塊。
FCR25-L3		FCR25-L6
	用于較小坐標測量機 (CMM) 和光學坐標測量機的三端口獨自裝置。		用于較小坐標測量機和光學坐標測量機的六端口獨自裝置。
AC3接口卡
AC3接口卡設計用于計算機或OEM控制器（ISA總線）提供坐標測量機系統控制的場合。接口卡執行測頭管理功能。
SP25M測頭組件
請聯系上海量博實業有限公司，索取SP25M測頭組件的完整清單。

特性與優點

? 世界上*小的掃描測頭，直徑僅為25 mm配有兩個FCR25三端口裝置的MRS[180]
一系列FCR25模塊交換系統，每一種系統都允許各式SP25M系統元件存儲在每一個端口中。
● SM25掃描模塊和TM25-20 TTP模塊轉接頭可直接存儲在FCR25端口中
● SH25掃描測針吸盤需要PA25-SH轉接頭
● TP20模塊可借助PA25-20轉接頭存放
? 優異的計量性能 — 獨自的光學傳感和三次多項式補償
? 五個模塊在各種測針長度（長可達400 mm）范圍內均具有理想的性能
? 二合一傳感器 — 掃描和觸發
? 防碰撞保護功能，測針交換簡單
? 快速簡便的測頭標定循環程序
? 適用于輪廓和外形測量
? 適用于機動可重復定位測座，靈活性更強，掃描循環時間更短
? 設計簡潔、剛性好，可靠性更高 — 無馬達或鎖定機構

SP25M雷尼紹掃描測頭

SM25-1

SM25-2

SM25-3

SM25-4

SM25-5

TM25-20 TTP轉接模塊

FCR25

FCR25端口轉接頭插片組件

FCR25-L3

FCR25-L6
