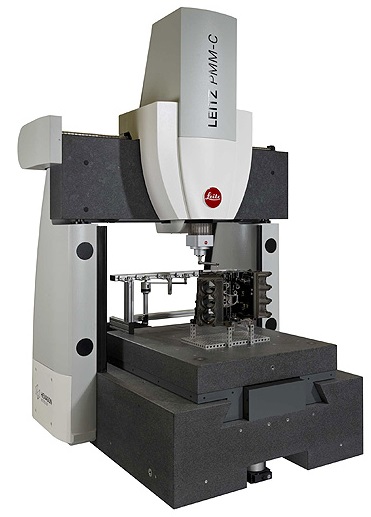

Leitz PMM-C 高精度三坐標測量機

源自成功的PMM系列，Leitz PMM-C采用可靠的“封閉框架”設計技術，確保了系統的剛性和長期穩定性。采用Leitz 三維探測技術，并結合高速掃描技術，實現了大量數據點的采集，使得Leitz PMM-C 系列測量機能夠完成復雜形狀的測量和分析任務。

高精度使得Leitz PMM-C測量機成為真正的測量中心

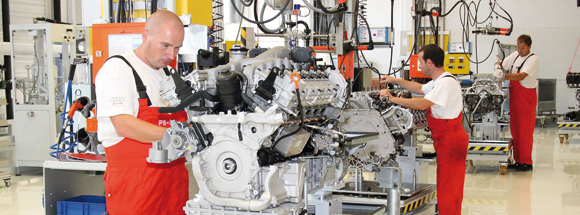

高性能的Leitz PMM-C 系列測量機把高精度、高效率有機地結合在一起。快速采集數據和先進的高速掃描為高效率的過程控制提供了非常優化的檢測報告。除了執行標準測量任務，如：發動機箱體，以及傳動齒輪箱檢測，由于擁有非常高的測量精度而能夠處理具有復雜形狀工件的檢測，Leitz PMM-C成為真正意義上的通用測量中心。 Leitz PMM-C 高精度測量機系列采用封閉框架設計固定龍門設計機，花崗巖材料的工作臺可移動，底座是整體燕尾式導軌設計。工作臺和導軌之間是預載荷空氣軸承，陶瓷Z軸配有精密導向系統。這種結構形式可以大限度地保證機器的整體剛性以及方便地裝卸工件。

嚴格意義的齒輪測量中心

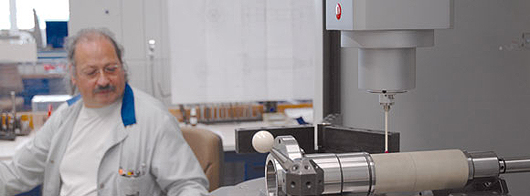

Leitz PMM-C 測量機是專業的齒輪檢查中心，檢測齒輪直徑大為1500 mm。基于非常高的精度，Leitz PMM-C 不僅能夠完成任何類型的齒輪檢測，配備適當?shù)腝UINDOS 軟件，能夠?yàn)辇X輪加工刀具提供解決方案，包括滾刀、拉刀、成型刀具和剃齒刀。執行具有嚴格公差要求的形狀檢測任務，例如球狀蝸桿和雙包絡蝸輪的檢測，需要像Leitz PMM-C 這樣高精度測量機。長工件可以在水平位置進行測量。

高精度三坐標技術特點

? “封閉框架”和移動工作臺設計，整體結構采用花崗巖和鑄鋼——確保高精度性能和穩定性
? 預載荷空氣軸承與中央驅動——保證工作臺無摩擦運動，減少了偏差與扭矩。
? 所有的燕尾導軌系統——保證了運動的平穩。
? 高分辨率精密陶瓷光柵，位置靠近導軌——高分辨率可達0.005?m，阿貝誤差小
? 伺服驅動配以精密滾珠絲杠傳動——保證機器的*大加速度和定位精度
? 完善的安全與碰撞保護——避免碰撞，減少維修成本
? 采用高分辨率光柵系統—— 系統分辨率高達0.005um, 保證了機器精準定位及高重復性
? 整合溫度傳感器——溫度變化時對誤差進行補償

? 配有遠程診斷功能——使服務停機時間大大降低
? 配合QUINDOS 軟件——能夠?yàn)辇X輪加工刀具提供解決方案
? 現代設計理念的電控系統——能夠完成復雜的移動軌跡和測量數據的評價
? 可變高速掃描技術（VHSS）——根據工件幾何特征與公差確認更為適宜的掃描速度。
? 專業的齒輪檢查中心——檢測齒輪直徑*大為1550 mm，*長齒輪軸可以以水平方式放置進行測量。
? Leitz LSP 探測系統——提供優異的探測精度。即使在使用*長加長桿的情況下，各種探針的偏轉和彎曲可以得到自動補償。
?配合Leitz LSP-S2 Scan+三維掃描探測系統，*大探針長度達800 mm。

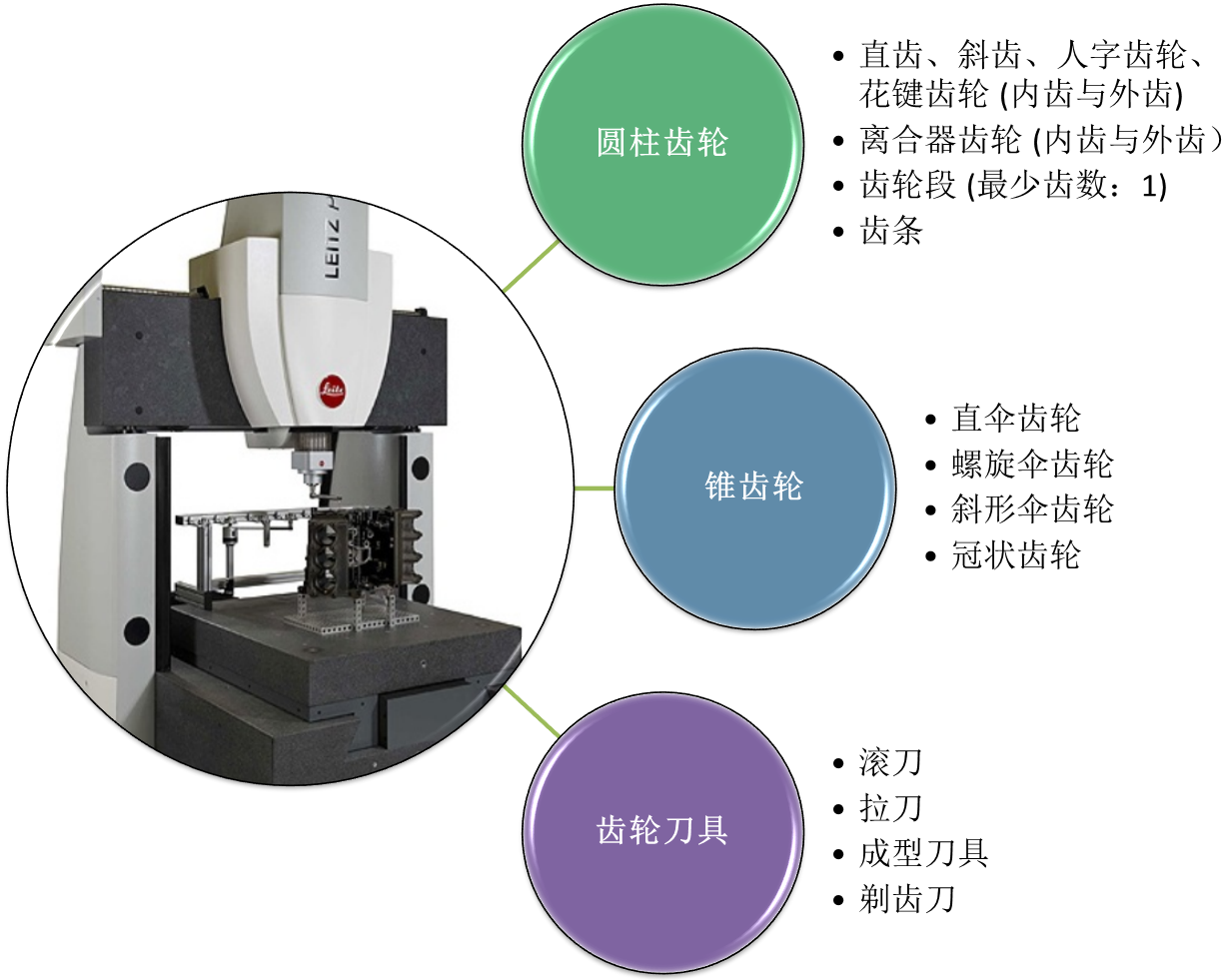

應用
	可提供的接口：
	Gleason GAGE 4/WIN、Klingelnberg KIMOS、bevel-gear-chain from Univ. of Aachen
	評價標準：
	DIN、ISO、AGMA、ANSI、JIS、CNOMO、CAT

型號	X向行程 [mm]	Y向行程 [mm]	Z向行程 [mm]
8.10.6	800	1000	580
12.10.6	1200	1000	580
12.10.7	1200	1000	700
12.10.7 Ultra	1200	1000	700
16.12.7	1600	1200	700
16.12.10	1600	1200	1000
24.12.7	2400	1200	700
24.12.10	2400	1200	1000
24.16.7	2400	1600	700
24.16.10	2400	1600	1000
