泰勒霍普森推出的高度靈活的超雙軸數字自準儀采用了新的CCD技術, 在一系列應用的基礎上具有高精準度和穩定的測量性。并且安裝了觸屏操作平板電腦以及簡潔的操作軟件。
QQ在線咨詢聯系方式公司電話：86(21)50473900
用于測量角度、直線度、平面度、垂直度和平行度

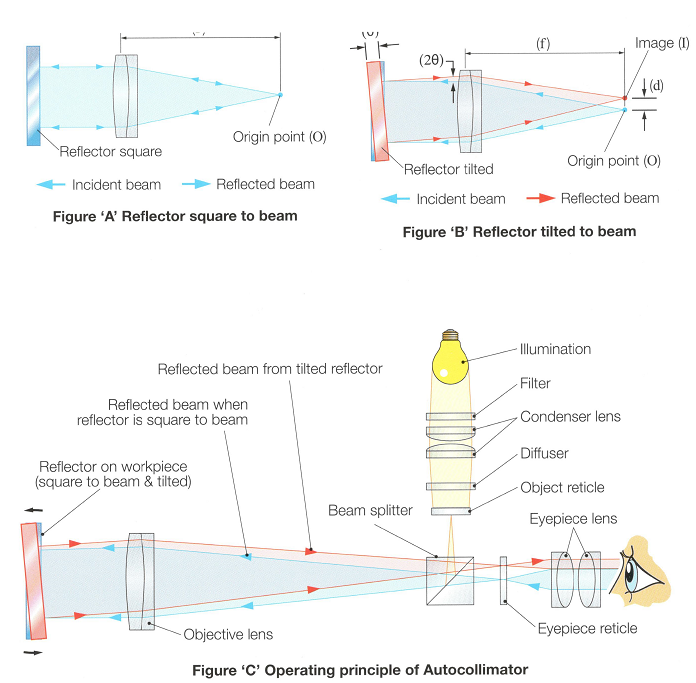

工作原理從原點O發出的光線通過一個高品質的物鏡進行準直（成為平行光）。如這束平行光垂直入射到反射面，光線將沿原始路線反射回去，并匯聚至一個與原點重合的焦合處（如圖A所示）。如果反射面的傾斜角度為θ，反射的光束將偏轉2θ角度，成像點I將相對于原點O橫向位移。位移量可由d=2θf算出，其中f為透鏡的焦距，θ為弧度。假定f為自準直儀的一個已知常熟，通過測量位移d可確定傾角θ。 被照明的目標光點通過分光鏡投向物鏡。在被鏡面（工件）反射后，光線返回通過自準直儀并穿過分光鏡，從而在目鏡分劃板的平面中形成目標光點的圖像。 目鏡分劃板和目標光點的反射圖像可通過目鏡同時查看，而且目標光點始終可以看到是對焦清晰的并且在目鏡中處于固定不變的放大倍率。 在工作距離較長時，只有一部分目標光點顯示在目鏡中，這是因為傾斜返回的光線未能全部進入自準直儀。這樣會限制量程。 |
|
|

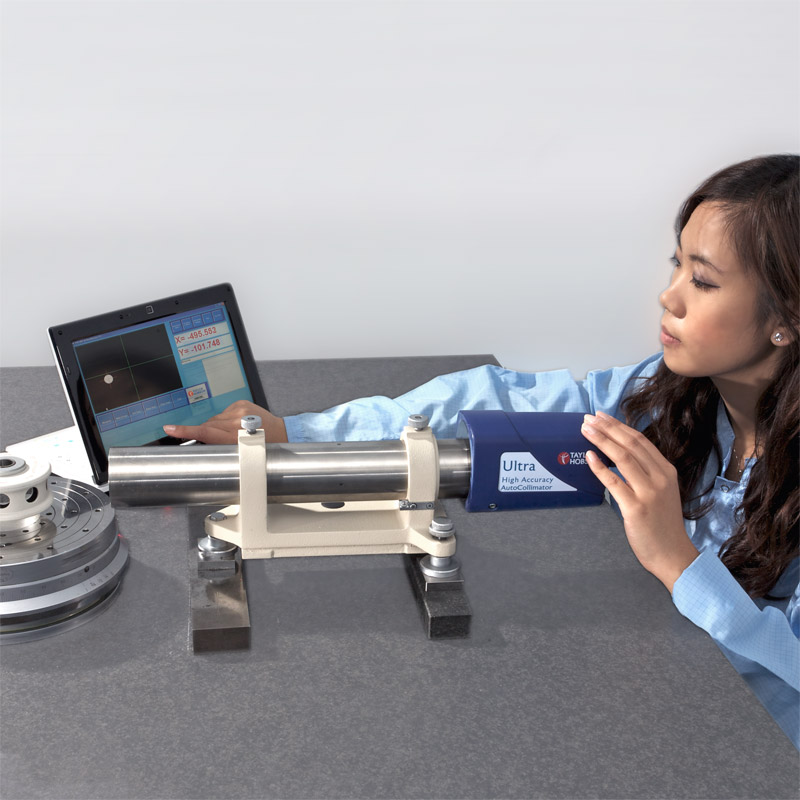

Ultra自準直儀（142-201-01） |
|
Ultra高精度自準直儀（142-204-01） | ||
主要特征● 測量范圍廣（1800 秒）● 精度高（800 秒時為 0.2 秒，滿量程時為 0.4 秒） ● 雙軸同時運行和顯示 ● 激光瞄準輔助設備，設置過程簡單易操作 ● 簡單的觸摸屏平板電腦操作 ● 操作由軟件驅動，標配完整的光電應用軟件包 ● 強大的語言包支持，包括日文和中文等 |
|
主要特征? 測量范圍：300 秒? 高精度：中間 100 秒的精度為 0.1 秒（滿量程時為 0.2 秒） ? 兩個軸同時顯示 0.0001 秒 ? 雙軸同時運行和顯示 ? 激光瞄準輔助設備，設置過程簡單易操作 ? 簡單的觸摸屏平板電腦操作 ? 操作由軟件驅動，標配完整的光電應用軟件包 ? 包括日文和中文的強大的語言包支持 |
||
 |
|
|
||

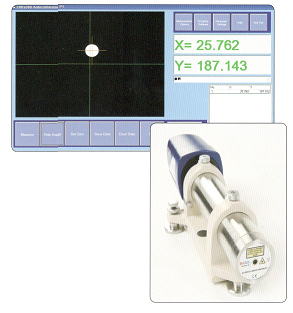

雙軸新型Ultra雙軸自準直儀采用新CCD技術，是一種用途非常廣泛的儀器，它在各種應用中能提供非常高的準確度和穩定度。調整簡單這些應用范圍很廣的自準直儀配備有激光瞄準輔助裝置，調整非常簡單。再加上自準直儀平板電腦上清晰的視頻顯示，即便在遠距離或用很小的反射鏡，也能輕松地進行調整。 |
 |
|

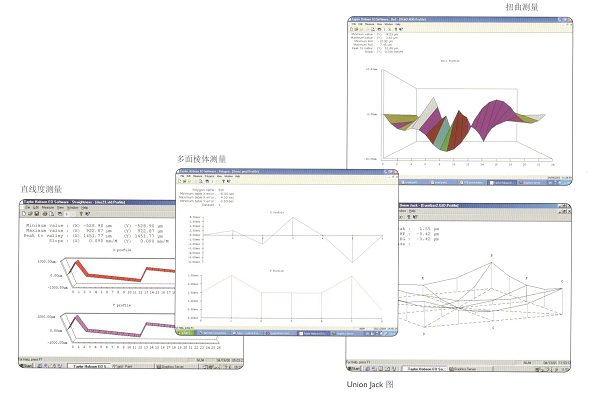

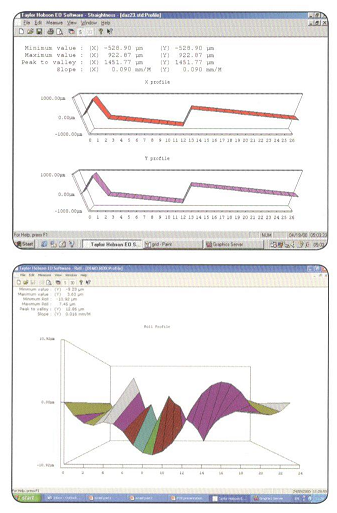

直線度這是一種簡單的交互式菜單軟件，它能對機床導軌、軸和輥等組件進行單軸或雙軸同時的直線度測量。扭曲通過扭曲程序可對一個導軌進行直線度測量，然后與第二個導軌的直線度相比較。平面度用于平面度測量的Union Jack/Moody法是采用操作員選擇的測量節距來測量每條生成線和計算表面的總平面度。 |
|
結果清晰Ultra自準直儀還標配Taylor Hobson專門的光學儀器分析軟件，因而可對各種特征進行測量、計算和分析。 |
|
多面棱體本程序專門為校準旋轉裝置以及至多可達到72面的多面棱體而設計，它可以進行單向或雙向校準，并且結果能以角度分度精度或錐度誤差來表示。 |
||
|
主要應用包括 |
||||
|
? 檢查機床導軌的直線度 ? 檢查分度頭的角度偏差 ? 測量非常小的角度 ? 測量微小的直線度偏差 ? 檢查底板和臺面的平面度 ? 檢查立柱到底座的垂直度 ? 檢查兩條導軌的平行度 |
|
|
||
|
|
|
|
|
|
